Project Description
I. Introdução geral

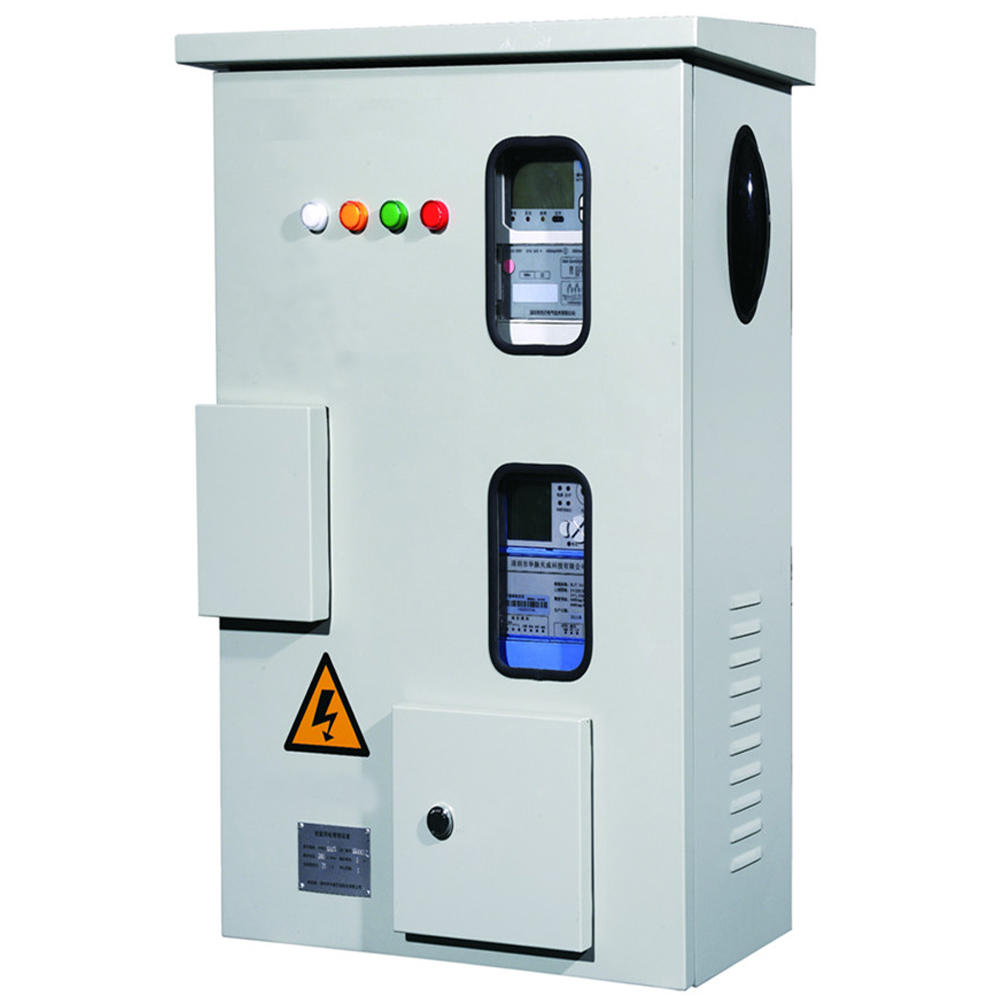

Cubículo medidor pré-pago CT trifásico inteligente DTSY1598 é um dispositivo de gestão pré-pago com multi-nível de função de proteção anti-roubo. A principal aplicação do dispositivo inteligente de gerenciamento de energia é o gerenciamento de energia inteligente em linhas de energia trifásica de quatro fios ou três fases de três fios de linhas de medição de alta tensão, Medição e controle automático de iluminação de energia, a fim de atingir a finalidade de controlar taxas .
DTSY1598 também pode ser atualizado para alcançar a medição de corrente de linha de alimentação de alta tensão 10KV, coleta de energia, com corrente lateral de baixa tensão, dados de energia em tempo real comparação e alarme, melhor função anti-roubo. Este cubículo pode ser aplicado diretamente ao medidor trifásico industrial & comercial com CT e disjuntores; comunicação local pode ser com óptico e RS485. A comunicação remota suporta GPRS ou PLC ou RF comutáveis.
Função e Característica
| Aço de alta qualidade com revestimento de plástico pulverizado para maior durabilidade; |
| Equipado com disjuntor trifásico do CT controlado pelo medidor; |
| Janela transparente da visão do PC com corda de borracha à prova de intempéries da gaxeta. |
| Detecção de falha do interruptor Reed Janela frontal bloqueável e selável para cobrança de créditos e compensação de status. |
| Janela inferior bloqueável e selável para ligar / desligar o interruptor MCCB. |
| Compatível com os recursos padrão do STS. |
| Através do teclado da UIU ou MCU para carregar o TOKEN |
| Através do teclado da UIU ou MCU para carregar o módulo TOKENAddable GPRS para comunicação com o sistema AMI. |
| Orifícios de entrada e saída de cabos protegidos por glândulas de cabo |
Parâmetros técnicos
| Item | Descrição |
|---|---|
| Temperatura de Operação | -30℃~+75℃ |
| Material metálico | Aço revestido |
| Material da janela | PC transparente de alta qualidade |
| Especificação de classificação de CT | 200A, 300A, 400A, 500A, 600A, 800A, 1000A. |
| Dimensão da janela | 160x120mm |
| Classificação de Voltagem | 3×230/400V, 3×240/415V |
| Água e Proteção de ingresso | IP53, IEC529 |
| Dimensão | 950mm X 730mm X 250mm |
